BLØD START - BLØDT STOPBLØD START - BLØDT STOP

BLØD START - BLØDT STOP

Takket være en indbygget frekvensomformer har IDO7-drevet blød start og blødt stop allerede i standardversionen. Den bløde acceleration og deceleration i slutpositionerne reducerer slid og støj i porten.

MANUEL MANØVRERINGMANUEL MANØVRERING

MANUEL MANØVRERING

Normstahls industrielle ledhejseporte kan betjenes manuelt med et trækreb.

INTEGRERET MANUEL KÆDETALJEINTEGRERET MANUEL KÆDETALJE

INTEGRERET MANUEL KÆDETALJE

En anden funktion ved Normstahl IDO7 er muligheden for en integreret manuel kædetalje (forhold 1:3,5), som giver mulighed for hurtig nødåbning/-lukning i tilfælde af strømsvigt.

Vigtige egenskaber ved Normstahl IDO7:

Normstahl ID07 er en kombination af den mekaniske enhed Normstahl IDO7 og en dørkontrolenhed i Normstahl C700-serien. Systemet findes i 3 versioner, til porte, der vejer op til 400 kg, og til porte, der vejer over 400 kg, samt en hurtigrulleport til porte, der vejer op til 250 kg.

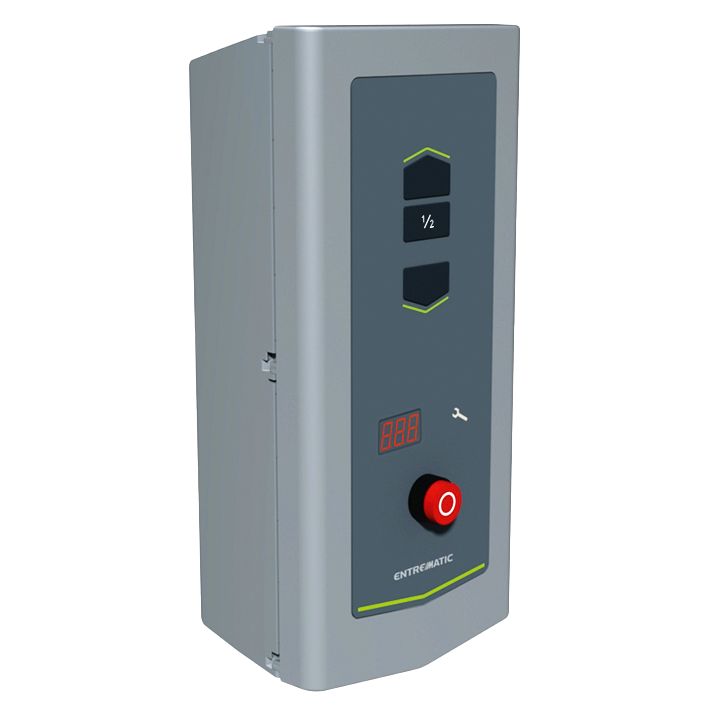

Styring af port C700

C700-styrenheden til porte tilbyder en række forskellige styremuligheder, fra enkle knapper til åbning og lukning til teknisk sofistikerede automatiske funktioner. Styrenhedens konstruktion er baseret på moduler. Sikkerhedsopgraderinger og yderligere automatiske funktioner er tilgængelige. Ytterligere funktioner som magnetiske sløjfer, lysbomme, radar, fjernbetjening og begrænset portåbning kan nemt tilføjes. Funktionen til begrænset portåbning er tilgængelig som standard med et enkelt tryk på en knap.

Mekaniske enheder

Systemets hoveddel er den mekaniske enhed: en elmotor, der driver udligningsakslen med kabeltromlerne og torsionsfjedrene. Allerede installerede porte kan eftermonteres med dette. Den mekaniske enhed monteres direkte på udligningsakslen og kræver ingen særlig vægforstærkning.

Blød start - Blød stop

Takket være en indbygget frekvensomformer har IDO7-drev en blød start og blød stop allerede i standardudførelsen. Den bløde acceleration og bremsning i endepositionerne reducerer slid og støjniveauet i porten.

Elektriske funktioner

Normstahls industrielle skydeporte kan leveres eller eftermonteres med en elektrisk betjeningsenhed. Den elektriske styreenhed giver adgang til alle adgangs- og automatiseringsfunktioner, der opfylder en række forskellige krav med hensyn til trafiktype og -frekvens, portvægt og temperaturregulering.

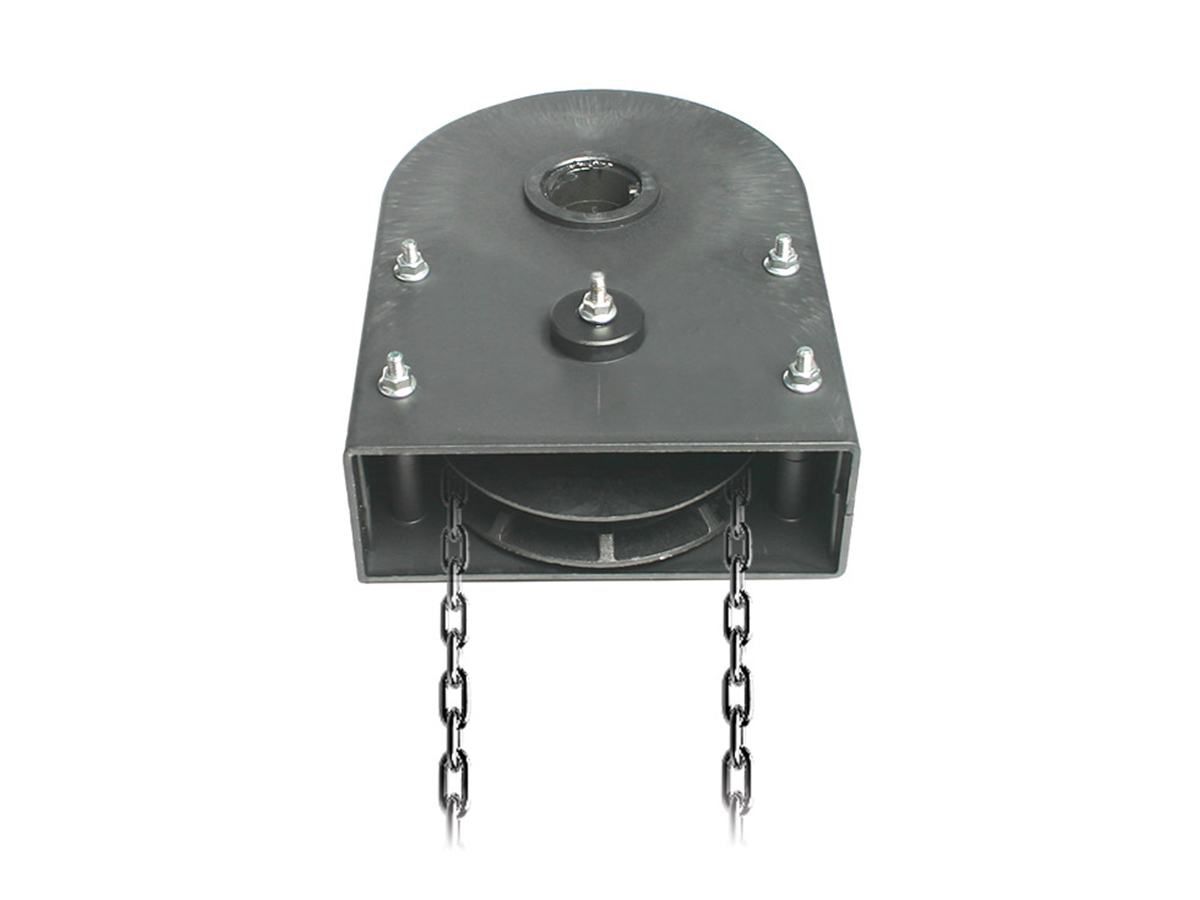

Manuel betjening

Normstahls industrielle skydeporte kan betjenes manuelt med en trækline. Trækket er forbundet direkte til portens forhæng. For tungere porte letter en rullekæde betjeningen af porten. Tandkædedrevet (udveksling 1:4) er direkte forbundet til akslen og er velegnet til porte med en maksimal vægt på op til 250 kg.

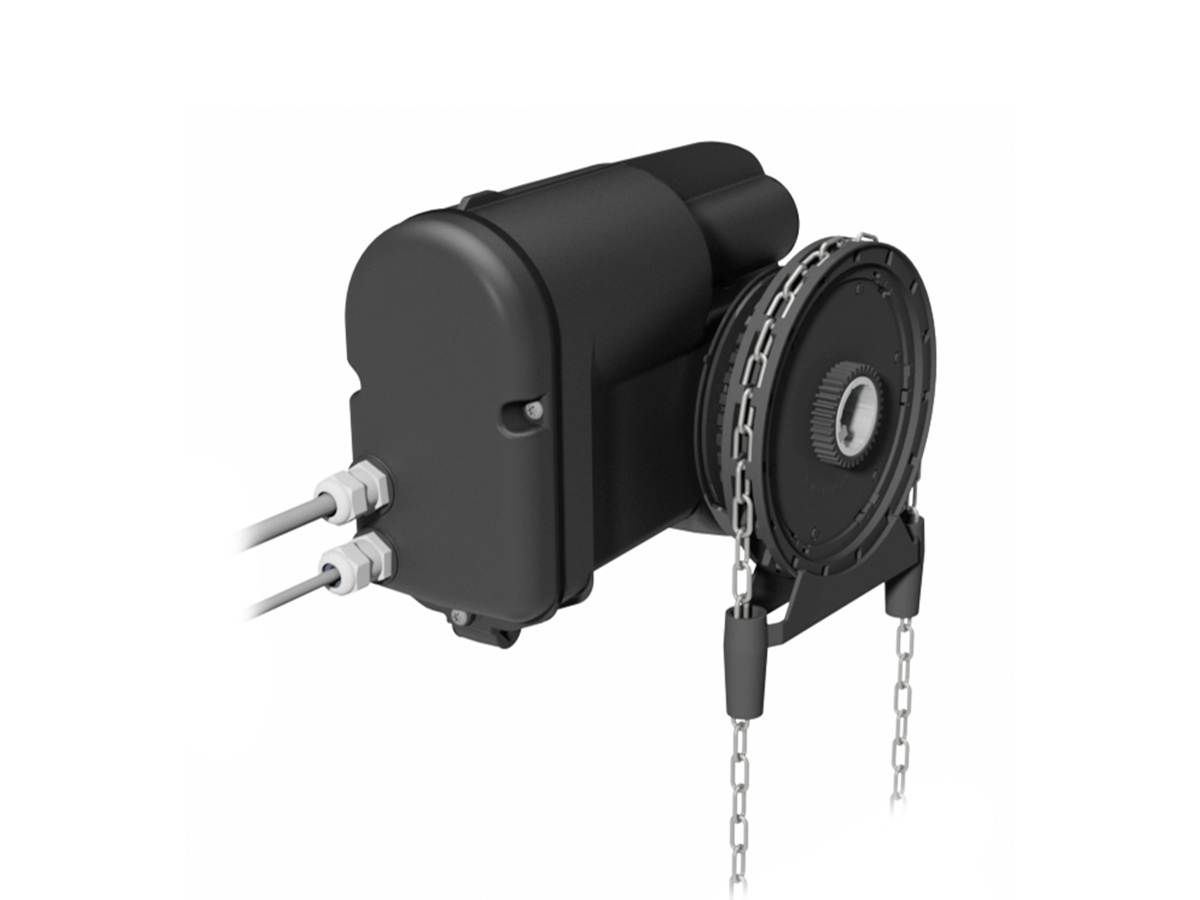

Integreret manuel kædetalje

En anden egenskab ved Normstahl IDO7 er tilvalget af en integreret manuel kædetalje (forhold 1:3,5), som muliggør hurtig nødåbning/lukning i tilfælde af strømafbrydelse.

Teknisk Information

    • 230V forsyningsspænding
    • Temperaturområde -20° C til +55° C
    • Driftshastighed 25 cm/s
    • Blød start og blødt stop
    • Effektbegrænsning til begge sider
    • Reversering ved blokering
  • FunktionerSpecifikation
    Mekanisk enhed8,000 x 6,000 mm
    Normstahl ID07Hurtigkobling < 400 kg
    Normstahl ID07 HD

    Hurtigkobling

    > 400 kg - < 800 kg

    Normstahl ID07 2HHurtigkobling  < 250 kg
    Strømforsyning230V AC +/- 10%, 1-fas 50/60 Hz
    ElforsyningIDO7 (2H) 0,37kW / IDO7HD 0,6kW
    Beskyttelsesklasse230V AC +/- 10%, 1-faset 50/60 Hz
    Driftstemperaturområdefra -20 °C til +55 °C
    DriftsfaktorED = 30 %, S3 10 min. intermitterende
