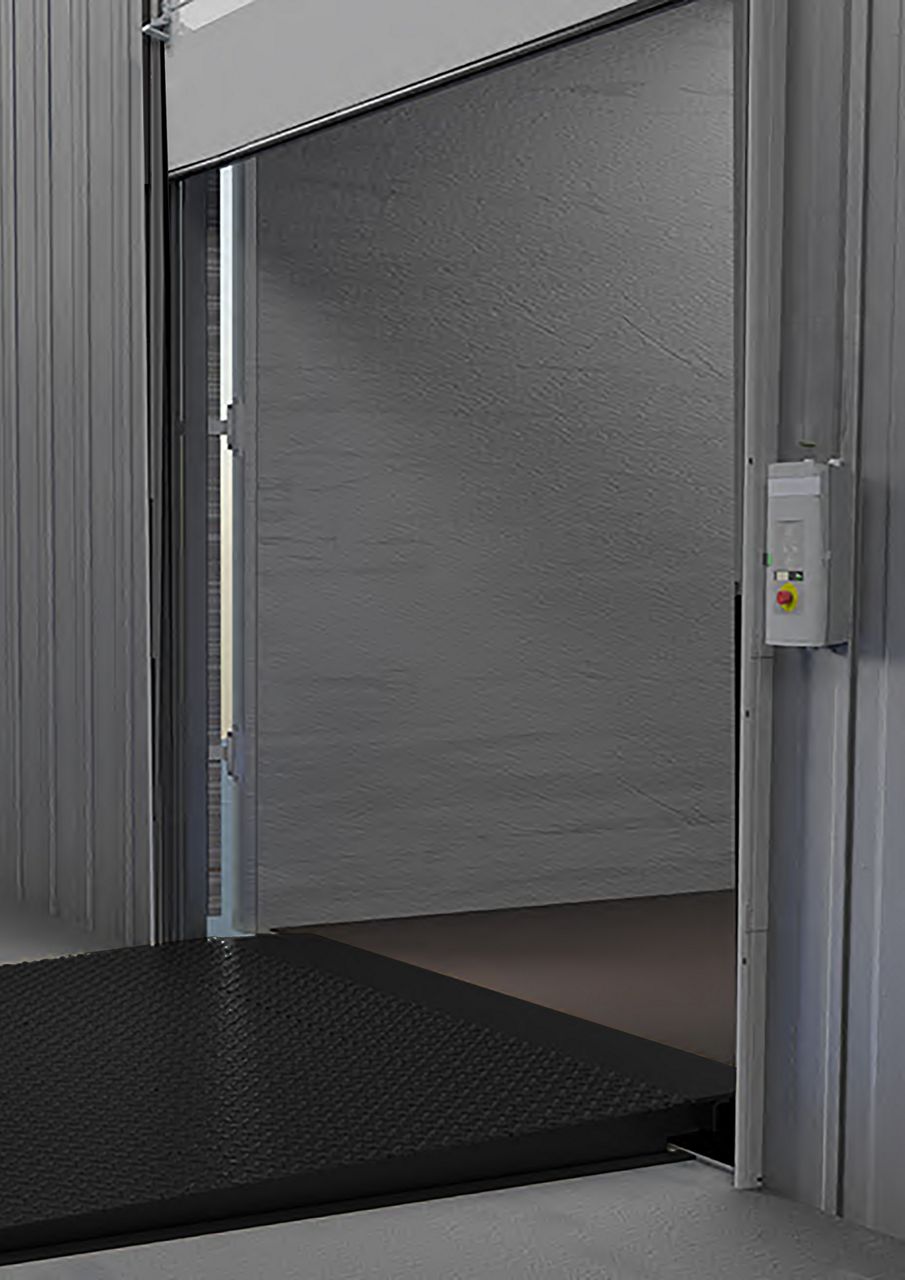

Normstahl LS62A Swingdock 60kN
Robust og brugervenlig dockingløsning til krævende industrielle applikationer
Normstahl LS62A Swingdock er udviklet til at imødekomme industriens høje krav – en pålidelig løsning, der kombinerer slidstyrke, sikkerhed og brugervenlighed. Med en konstruktion i højstyrke S355-stål og et smart design med færre enkeltkomponenter leverer LS62A både lang levetid og minimalt vedligehold. Den svingbare dockningslæbe er designet til at skabe en sømløs overgang mellem rampe og lad, hvilket effektiviserer læsse- og losningsprocesser, selv ved høj belastning og hyppig brug. LS62A er derfor det oplagte valg for virksomheder, der søger en holdbar dockingsløsning til varierende industrielle behov.
Vil du reducere nedetid og forbedre logistikken ved lasterampen? Oplev, hvordan LS62A Swingdock kan bidrage til et mere sikkert og smidigt arbejdsmiljø.
Nøglefunktioner i LS62A:
Integrerede tilslutningsmuligheder for at muliggøre overvågning, kontrol, adgang til data fra porte og funktioner som f.eks:
- Pålidelighed af udstyrets ydeevne
- Advarsler i realtid om fejl eller forhindringer
- Driftsmæssig ydeevne
Normstahl Dock-IN
Normstahl Dock-IN er verdens første kombinerede løsning med parkeringsvejledning og trafiklys i ét system. Normstahl sikrer en tryg og sikker dokningsprocedure ved hjælp af hvide ledelys og røde trafiklys. Der er ingen grund til at male og genmale ledelinjer på asfalten eller installere konventionelle parkeringsguider i stål, som er en forhindring i gården. Med moderne LED-teknologi har Normstahl Dock-IN et lavt energiforbrug og en lang levetid.
Teknisk Information
Teknisk Information
Egenskaber
- Størrelser - nominel længde* 2000, 2500, 3000 mm
- Størrelser - nominel bredde 2000, 2200 mm
- Vertikalt arbejdsområde Over dokken: 0-410 mm
- Under broen: 0-370 mm
- Platformens rivplade 6 mm S355 (6/8)
- Overfladebehandling: Standard: RAL 5010 eller RAL 9005
- Styreenhed Styring af niveauregulering
- Styring af port
- Styring af beskyttelsesrum
- Fejl- og serviceindikator Teknisk information
* Andre størrelser er tilgængelige på forespørgsel
Ydeevne
- Lastkapacitet: 60 kN (6 ton)
- Stålkvalitet for alle ståldele S355
- Motor hydraulisk enhed: 0,75 kW
- Netforbindelse: 400 V 3-faset, 230 V 3-faset
- Styreenhedens beskyttelsesklasse: 950-serien IP54
- Tilladte olietyper: standard hydraulikolie (-15 °C - +60 °C)
- hydraulikolie til lave temperaturer (-30 °C - +60 °C)
- Magnetventiler: 24 V/DC 18 W S1
- Overfladebehandling farveklasse 1: 80 μm C2 M i henhold til DIN EN ISO 12944-2
- Overfladebehandling farveklasse 3 160 μm C3 M i henhold til DIN EN ISO 12944-2
- Overfladebehandling galvaniseret: Varmgalvanisering 80 μm C4 & C5-I M i henhold til DIN EN ISO 12944-2Prestanda
Brochure
Datablad
Brugervejledning
Overensstemmelseserklæring
Egenskaber Specifikation Nominel længde 2000, 2500, 3000 mm Nominel bredde 2000, 2200 mm Belastningskapacitet 60 kN (6 ton) Stålkvalitet på alle ståldele S355 Lodret arbejdsområde
Klatre op over broen
Fald under broen
op til 410 mm
ned til 350 mm
Tykkelse af platformens riveplade 6 mm S355 (6/8) Læbemateriale og -længde stål, 400 mm Alternativ til læber tilspidset læbe/tilbagetrukket tunge Styringens beskyttelsesklasse IP 54 Temperaturområde for hydraulikolie -15°C - +60°C Magnetiske ventiler 24V / DC 18W S1 Nominel spænding 400V 3-fas Nominel motoreffekt 0,75 kW Europæisk standard EN 1398 Nivelleringsudstyr
